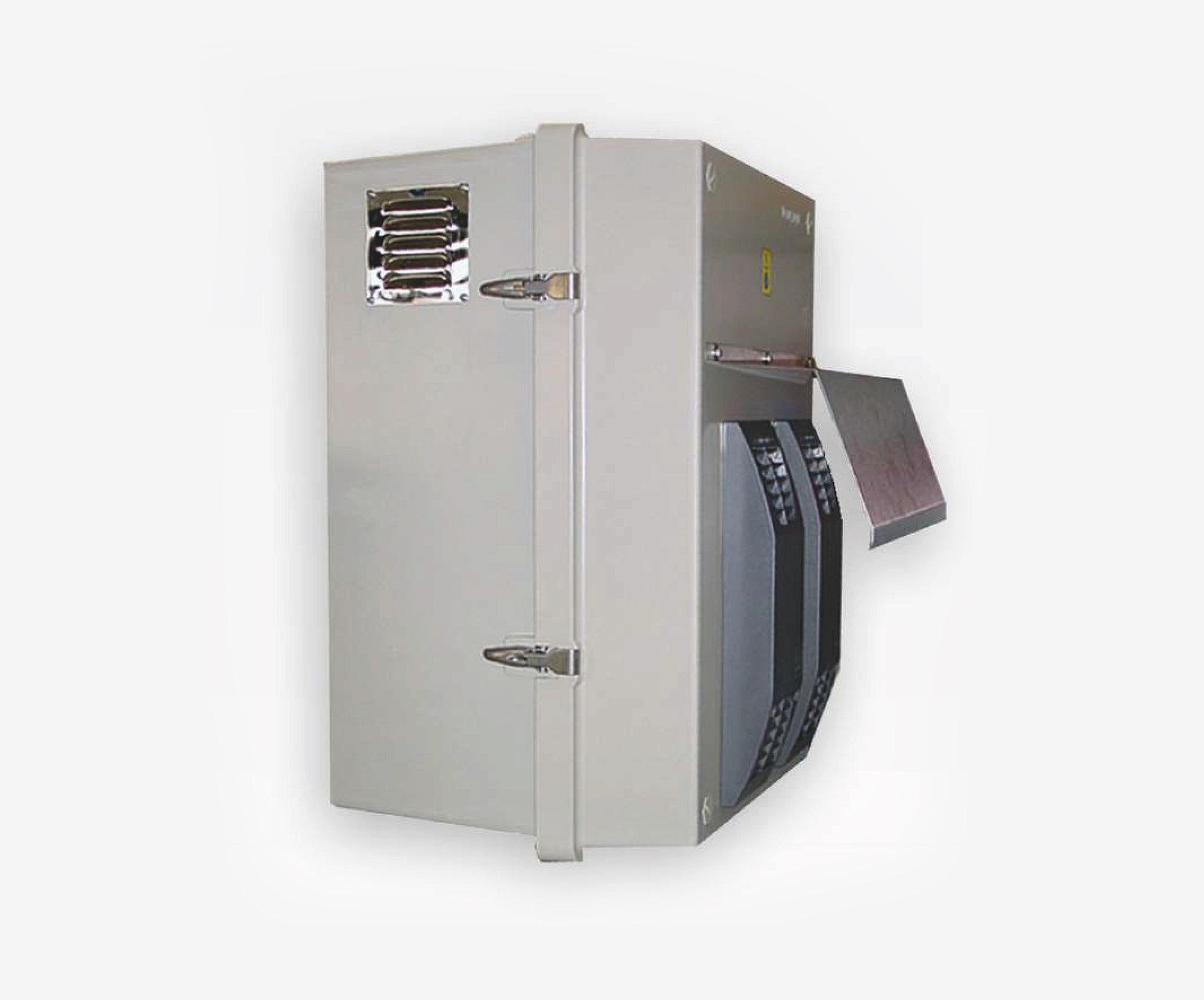

Gasentnahmesonde Denox-MB
- Beheizte Sonde mit Austrittsfilter im GfP-Gehäuse
- Einfache Entnahme des Austrittsfilters durch eine 90°- Drehung des Griffes
- Regelbar bis 280 °C mit Pt100
- Für Staubbelastungen bis zu 2 g/m³
- Diese Sonde ist für den Einsatz im Ex-Bereich nicht geeignet
- Integriertes Glasperlgefäß
Die Gasanalyse ist in vielen Anwendungsbereichen der Schlüssel zur sicheren und effizienten Beherrschung von Prozessabläufen, Umweltschutz und Qualitätssicherung. Von entscheidendem Einfluss auf die Reproduzierbarkeit und Genauigkeit der Analysenergebnisse ist in der extraktiven Gasanalyse die Gestaltung der Entnahmestelle des Messgases. Aus der Zusammensetzung des Messgases ergeben sich für die Entnahmesonden die individuellen Anforderungen an Filterkapazität, Korrosionsbeständigkeit und funktionale Ausrüstung.
- DokumenteZum Herunterladen einfach alle gewünschten Dokumente markieren und anschließend oben auf „Meine Downloads" klicken.
Datenblätter
Kurzanleitung / Schnellanleitung
Ausführliche Bedienungsanleitung
- Ersatzteile
- Allgemeine Ersatzteile
462221521 Isolier-Mantel 2-teilig für
- Sonden GAS 222.15/17/20
- Filter AHF-22-46222201 Isolier-Ring für Anschlusskappe des 2-teiligen Isoliermantels für
-Sonde GAS 222.20
-Filter AHF-22-R9009105 Dichtung für Messgasausgang für -Sonden Baureihe GAS 222 - Filter AHF-22-*** Da=50,5 x Di=6x3mm, Werkstoff: Silikon bis +200°C 9009079 Flanschdichtung DN65 PN6 für
- Sonden GAS 222 Da=77 x Di=115x2mm, Werkstoff: Reingraphit9110010005 Temperatursicherung 87N für Sonden GAS 222 mit BR103 (Regler), Auslösetemperatur 270°C +/- 10K, max. 250 VAC 16A 462222008 Anschlusskappe für Sonden GAS 222 mit BR103 (Regler),für 2-teiligen Isoliermantel 9102020014 Pt100 im Keramikröhrchen für Sonden GAS 222 mit BR103 (Regler), einsetzbar bis 250 Grad C 41222092 Temperaturregler BRS für
- AHF
- GAS 222.20/21/31/35
230V AC41222192 Temperaturregler BRS für
- AHF
- GAS 222.20/21/31/35
115V AC
- Sondenfilter, Dichtungen und Kleinteile
462221513 Verschlussstück mit Griff für GAS 222.1x/2x, Werkstoff: 1.4571 / Polyamid 46222012 O-Ringsatz für Filterelement und Sonde inkl. O-Ringfett, Werkstoff: Viton 46222024 O-Ringsatz für Filterelement und Sonde, Werkstoff: Perfluorelastomer 46222026 Filterelement aus Keramik inkl. O- Ringe aus Viton, Filterfeinheit 3 μm 46222026P Filterelement aus Keramik inkl. O-Ringen aus Perfluorelastomer, Filterfeinheit 3 μm 46222010 Filterelement aus gesintertem Edelstahl inkl. O-Ringe aus Viton, Filterfeinheit 5μm 46222010P Filterelement aus gesintertem Edelstahl inkl. O-Ringen aus Perfluorelastomer, Filterfeinheit 5μm 46222011 Filterelement aus gefaltetem Edelstahlgewebe inkl. O-Ringe aus Viton, Filterfeinheit 10μm 46222011P Filterelement aus gefaltetem Edelstahlgewebe inkl. O-Ringen aus Perfluorelastomer, Filterfeinheit 10μm 46222067 Verschlussstück für GAS 222.1*/2* mit Endhülsen zur Aufnahme des Microglasfaser Filterelementes, Werkstoff: 1.4571/Polyamid 462220671 Filterelement aus Microglasfaser mit Silikat-Binder inkl. O- Ringe aus Viton, Filterfeinheit 0,1μm 462220671P Filterelement aus Microglasfaser mit Silikat-Binder inkl. O- Ringe aus Perfluorelastomer, Filterfeinheit 0,1μm 46222163 Verschlussstück für GAS 222.1x/2x, komplett mit Aufnahmerohr, inkl. Filterwatte und O- Ringen aus Viton 46222163P Verschlussstück für GAS 222.1x/2x, komplett mit Aufnahmerohr, inkl. Filterwatte und O-Ringen aus Perfluorelastomer 46222167 Filterwatte für GAS 222.1x/2x, Packungsinhalt 100 g
- Allgemeine Ersatzteile
- Zertifikate & ZulassungenZum Herunterladen einfach alle gewünschten Dokumente markieren und anschließend oben auf „Meine Downloads" klicken.
Zertifikate + Zulassungen
